Zapojení akumulační nádrže do topného systému může výrazně zlepšit efektivitu vašeho vytápění, zejména pokud používáte kotel na tuhá paliva. Správně zvolený objem akumulační nádrže a její čtyřbodové zapojení přispívají k optimalizaci provozu a úspoře paliva. V následujících řádcích vám přiblížíme schéma zapojení akumulační nádrže a praktické tipy, jak na to svépomocí.
Správné zapojení akumulační nádrže: stručný postup a princip
Správné zapojení akumulační nádrže mezi kotel a topný systém zajišťuje efektivní akumulaci tepla a zvyšuje účinnost vytápění. Hlavními prvky, které je třeba zohlednit, jsou směšovací ventily, oběhová čerpadla a regulace teploty. Při správném zapojení akumulační nádrže krok za krokem zajistíte, že teplo bude efektivně distribuováno do celého systému, což přispěje k úsporám energie.
Základní kroky zapojení zahrnují:
- Instalaci akumulační nádrže v blízkosti kotle
- Připojení na přívod a odvod vody
- Umístění směšovacího ventilu pro regulaci teploty
- Nastavení oběhového čerpadla pro optimální průtok

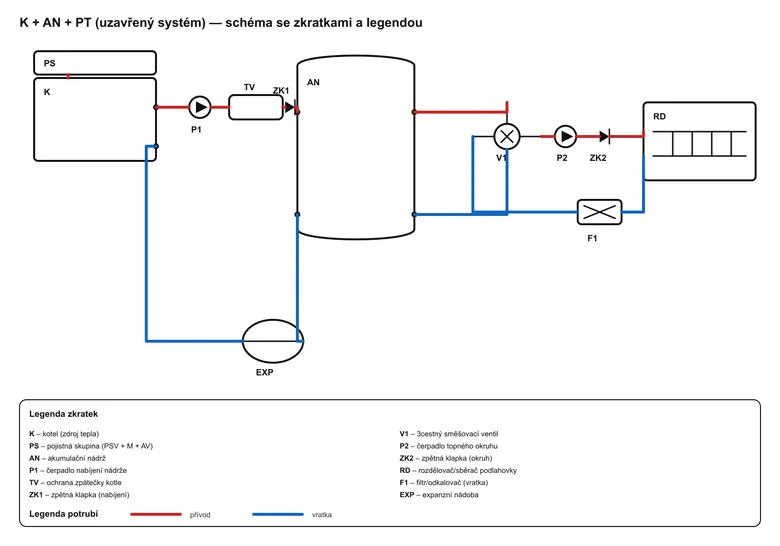

Podrobné schéma zapojení akumulační nádrže do topného systému vám pomůže předcházet chybám a zajistí správné hydraulické vyvážení. Odborná rada: Nezapomeňte zkontrolovat objem akumulační nádrže, aby odpovídal vašim potřebám a parametrům kotle na tuhá paliva.

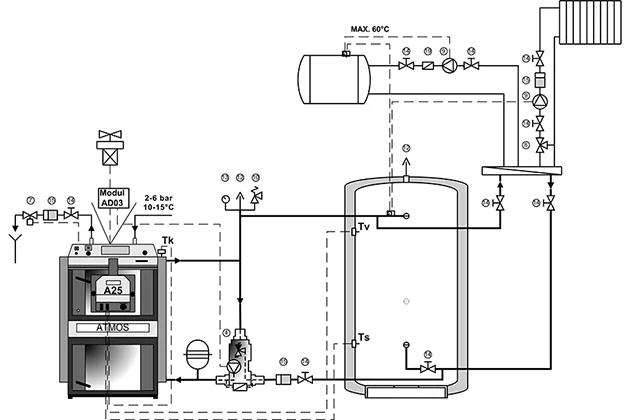

Schémata zapojení: kotel, krbová vložka, bojler, podlahové topení
Při zapojení akumulační nádrže je důležité zvolit správné schéma podle typu zdroje tepla a dalších zařízení, jako jsou kotle, krbové vložky či bojlery. Různé varianty zapojení ovlivňují efektivitu celého systému a jeho funkčnost. Například, při připojení akumulační nádrže k kotli na tuhá paliva je důležité zohlednit objem akumulační nádrže a zajistit hydraulické vyvážení. U krbových vložek se doporučuje čtyřbodové zapojení, které zajišťuje optimální distribuci tepla.
Níže uvádíme tabulku s hlavními variantami zapojení akumulační nádrže a jejich specifikacemi:
| Typ zdroje | Schéma zapojení | Specifikace |
|---|---|---|
| Kotel na tuhá paliva | Připojení k akumulační nádrži | Vhodné pro dlouhé provozní intervaly |
| Krbová vložka | Čtyřbodové zapojení | Efektivní využití tepla, možnost kombinace s jinými zdroji |
| Elektrokotel | Připojení přes bojler | Rychlé ohřátí vody, ideální pro menší objekty |
| Bojler | Vytápění pomocí akumulační nádrže | Zajišťuje stabilní teplotu vody |
| Podlahové topení | Rozvod tepla z akumulační nádrže | Rovnoměrné vytápění, dlouhá doba akumulace |
Pro správné zapojení akumulační nádrže krok za krokem je důležité pečlivě naplánovat všechny připojení, aby nedošlo k nežádoucím ztrátám tepla. Pokud máte zájem o konkrétní schéma zapojení akumulační nádrže do topného systému, doporučujeme se podívat na různé varianty a zvolit tu nejvhodnější pro vaše potřeby. Pro více informací můžete navštívit také tento odkaz.
Zapojení dvou akumulačních nádrží: paralelně nebo za sebou?
Při zapojení dvou akumulačních nádrží máte na výběr mezi sériovým a paralelním zapojením.
Sériové zapojení (za sebou) znamená, že jedna nádrž je napojena na výstup druhé. Tato varianta je ideální, pokud potřebujete zvýšit objem teplé vody a produkci tepla, avšak může být náročnější na hydraulické vyvážení a může docházet k rozdílům v teplotě.
Paralelní zapojení (vedle sebe) je výhodné pro stabilní dodávku tepla, neboť obě nádrže pracují současně. Tímto způsobem se lépe vyrovnává tlak a zajišťuje rovnoměrné rozložení tepelného výkonu.
Jak zapojit dvě akumulační nádrže za sebou:
- Zvolte vhodné místo — Ujistěte se, že máte dostatek prostoru pro obě nádrže a spojovací potrubí.
- Připojte první nádrž — Napojte výstup z kotle na tuhá paliva k první nádrži.
- Propojte nádrže — Připojte výstup z první nádrže na vstup druhé nádrže.
- Zajistěte hydraulické vyvážení — Upravte ventily, aby byl tlak v obou nádržích vyrovnaný.
Odborná rada: Při rozhodování o zapojení vždy zvažte výkon systému a objem nádrže, aby odpovídal vašim potřebám.
Čtyřbodové, tříbodové a další typy zapojení – srovnání
Akumulační nádrže mohou být zapojeny různými způsoby, přičemž nejčastěji se setkáte s čtyřbodovým, tříbodovým a dvoubodovým zapojením. Každý z těchto typů má své výhody a nevýhody, které je dobré znát před samotnou instalací.
Čtyřbodové zapojení akumulační nádrže – postup a výhody:
Tento systém zahrnuje čtyři připojení: výstupní potrubí pro topnou vodu, návratové potrubí k topnému systému, výstup pro bojler a návrat z bojleru. Hlavní výhodou je efektivní směšování teplot, což zajišťuje stabilnější a komfortnější vytápění. Nevýhodou může být složitost instalace a vyšší náklady.
Tříbodové zapojení:
Tento typ má tři potrubí – výstupní, návratové a jeden pro bojler. Je jednodušší na instalaci než čtyřbodové, ale může mít horší výkon v oblasti hydraulického vyvážení. Typické použití zahrnuje rodinné domy s nižšími nároky na teplovodní vytápění.
Dvoubodové zapojení:
Skládá se pouze z výstupního a návratového potrubí. Tento systém je nejjednodušší a nejlevnější, avšak jeho účinnost v porovnání s ostatními typy je nižší, zejména při výkyvech v poptávce po teple.
- Čtyřbodové zapojení: efektivní směšování, stabilní teplota, složitější instalace
- Tříbodové zapojení: jednodušší na instalaci, vhodné pro rodinné domy
- Dvoubodové zapojení: nejlevnější, jednoduché, nižší účinnost
Při výběru způsobu zapojení akumulační nádrže je důležité zvážit objem akumulační nádrže a typický zdroj tepla, jako je kotel na tuhá paliva.
Nejčastější chyby při zapojení akumulační nádrže a jak se jim vyhnout
Při zapojení akumulační nádrže se často setkáváme s několika nejčastějšími chybami, které mohou negativně ovlivnit účinnost celého systému. Mezi tyto chyby patří:
- Špatné dimenzování nádrže — Při výběru objemu akumulační nádrže je důležité zohlednit potřeby vašeho teplovodního vytápění. Nedostatečný objem může vést k rychlému vychladnutí vody, zatímco příliš velká nádrž zvyšuje náklady na instalaci a provoz.
- Nevhodné schéma zapojení — Použití špatného schématu zapojení akumulační nádrže může způsobit problémy s hydraulickým vyvážením. Doporučuje se zvolit čtyřbodové zapojení, které zajišťuje optimální distribuci tepla.
- Absence bezpečnostních prvků — Bezpečnostní ventil a pojistný ventil jsou nezbytné pro ochranu systému. Zanedbání jejich instalace může vést k nebezpečným situacím.
- Špatné odvzdušnění — Pokud není systém správně odvzdušněn, může docházet k tvorbě vzduchových kapes, které narušují cirkulaci vody. Je důležité pravidelně kontrolovat a odvzdušnit teplovodní okruh.
Tip: Pro efektivní zapojení akumulační nádrže nezapomeňte na správné umístění teplotního čidla a zpětného ventilu, které pomohou udržet stabilní teplotu v nádrži. Tímto způsobem předejdete montážním chybám a zajistíte optimální funkčnost vašeho vytápění.
Jak funguje vytápění s akumulační nádrží a kolik tepla uchová
Akumulační nádrž hraje klíčovou roli v systému vytápění, neboť slouží k uchovávání tepla vyprodukovaného kotlem. Jak funguje systém vytápění s akumulační nádrží? Teplo vyprodukované kotlem se ukládá do nádrže, kde se udržuje díky dobré izolaci. Doba výdrže tepla závisí na objemu nádrže, kvalitě izolace a spotřebě domácnosti. Například menší nádrž s objemem 500 litrů může uchovat teplo po dobu 8-12 hodin, zatímco větší nádrž o objemu 1 000 litrů může vydržet 12-24 hodin.
Důležité faktory, které ovlivňují dobu akumulace tepla, zahrnují teplotní spád a výkon kotle. Čím vyšší je teplotní spád, tím rychleji se teplo z nádrže využívá. Pro běžné domácnosti je důležité zvolit správný objem akumulační nádrže, aby vyhovoval potřebám vytápění.
| Objem nádrže (l) | Doba výdrže tepla (hod) | Vhodné pro (m²) |
|---|---|---|
| 500 | 8-12 | 70-100 |
| 1000 | 12-24 | 100-150 |
| 1500 | 24-36 | 150-200 |
Správné zapojení akumulační nádrže a její parametry mohou výrazně zlepšit účinnost celého systému teplovodního vytápění.
Doporučení, orientační náklady a zkušenosti se zapojením akumulační nádrže
Při zapojení akumulační nádrže je důležité mít na paměti několik praktických rad a zkušeností ostatních uživatelů. Před samotnou instalací si rozmyslete objem akumulační nádrže, který odpovídá vašim potřebám a systému teplovodního vytápění. Orientační cena nádrže se pohybuje od 10 000 do 30 000 Kč, zatímco náklady na instalaci mohou být další 5 000 až 15 000 Kč v závislosti na složitosti zapojení a ceně práce.
Výhody akumulace zahrnují efektivnější využití energie a prodlouženou životnost kotle na tuhá paliva. Na druhé straně nevýhody mohou být spojené s vyššími počátečními náklady a nutností pravidelné údržby. Zkušenosti ostatních se zapojením akumulační nádrže ukazují, že správné hydraulické vyvážení a dodatečné bezpečnostní prvky mohou výrazně zjednodušit provoz.
Pro efektivní provoz akumulační nádrže doporučujeme:
- zvolit vhodné schéma zapojení akumulační nádrže a bojleru
- pravidelně kontrolovat teplotu a tlak v systému
- provádět pravidelnou údržbu a čištění
- nastavit čtyřbodové zapojení pro maximální efektivitu
Tímto způsobem můžete zajistit optimální výkon a dlouhou životnost vaší akumulační nádrže.
Časté dotazy k zapojení akumulační nádrže (FAQ)
Otázka: Jaký je nejjednodušší způsob zapojení akumulační nádrže?
Nejjednodušší je dvoubodové zapojení mezi kotel a topný systém, s použitím zpětného a bezpečnostního ventilu. Toto schéma zapojení akumulační nádrže je efektivní a snadno realizovatelné.
Otázka: Jaká je optimální velikost (objem) akumulační nádrže pro rodinný dům?
Pro rodinný dům je doporučený objem 500–1000 litrů na 1 kotel o výkonu 20–25 kW. Vhodně zvolený objem nádrže zajistí efektivní teplovodní vytápění a optimální využití energie.
Otázka: Jak dlouho uchová akumulační nádrž teplo?
Běžná nádrž o objemu 1000 l s kvalitní izolací uchová teplo pro vytápění přibližně 12–24 hodin, což závisí na aktuálním odběru tepla. Doba uchování tepla se může lišit v závislosti na teplotě okolí a spotřebě.
Otázka: Kolik stojí zapojení akumulační nádrže odborníkem?
Orientační cena za materiál a práci na zapojení akumulační nádrže se pohybuje mezi 30 000–60 000 Kč, přičemž cena závisí na velikosti nádrže a složitosti schématu zapojení.
Otázka: Jaké jsou nejčastější chyby při instalaci akumulační nádrže?
Mezi nejčastější chyby patří špatné dimenzování nádrže, absence bezpečnostních prvků, jako jsou ventily, a nevhodné schéma zapojení akumulační nádrže. Důležité je také správné hydraulické vyvážení celého systému.
