Správný návrh projektu fotovoltaické elektrárny zásadně ovlivňuje její výkon a životnost. Kvalitní elektroprojekt FVE zahrnuje optimální rozmístění solárních panelů i správný výběr střídače fotovoltaiky, což přispívá k maximální efektivitě výroby elektřiny. Dodržení klíčových kroků při plánování zajistí dlouhodobou úsporu a spolehlivý provoz celé instalace.
Nejpodstatnější body
- Projekt fotovoltaické elektrárny vyžaduje přesnou projektovou dokumentaci dle novely LEX OZE pro výkon do 50 kW.
- Účinnost solárních panelů se pohybuje mezi 15 a 22 %, s životností cca 20 let.
- Záloha za instalaci činí 10-40 % z ceny, druhá splátka 50-70 % po připojení k síti.
- Optimální sklon panelů je kolem 40° s orientací na jih pro maximální výrobu elektřiny.
- Montáž elektrárny zahrnuje revizi, testování a nastavení monitoringu pro kontrolu výkonu v reálném čase.
Základní kroky návrhu projektu fotovoltaické elektrárny
Základní kroky návrhu projektu fotovoltaické elektrárny začínají přesnou analýzou spotřeby elektřiny, která určuje optimální velikost systému. Dále následuje výběr vhodné lokality a komponentů včetně solárních panelů a střídače fotovoltaiky s ohledem na možné zastínění. Nakonec je třeba připravit kompletní projektovou dokumentaci a zohlednit ekonomiku projektu včetně návratnosti investice a financování.
Jak analyzovat spotřebu a určit velikost FVE?
Pro správný návrh fotovoltaické elektrárny je nezbytné přesně zanalyzovat roční spotřebu elektřiny v kilowatthodinách (kWh). Na této základě se stanoví výkon systému, který by měl pokrývat většinu spotřeby bez zbytečně vysokých nákladů. Rodinné domy obvykle potřebují výkon mezi 3 kW a 10 kW. Analýza spotřeby přímo ovlivňuje velikost fotovoltaické elektrárny a pomáhá předejít časté chybě – předimenzování systému, které zvyšuje počáteční investici bez adekvátního přínosu.
Příprava dokumentace a ekonomický přínos projektu
Projektová dokumentace je základním kamenem úspěšného projektu. Obsahuje návrh systému, elektroprojekt FVE, povolení, smlouvy o připojení a další nezbytné podklady. Ekonomický přínos projektu se hodnotí podle návratnosti investice, která bývá u rodinných domů obvykle 7 až 12 let v závislosti na výkonu systému, využití bateriového úložiště FVE a dostupných dotacích. Správná dokumentace zjednodušuje schvalovací proces a umožňuje efektivní financování fotovoltaiky.
- Analýza spotřeby jako základ návrhu systému
- Výběr panelů podle lokality a možného zastínění
- Kompletní projektová dokumentace včetně elektroprojektu FVE
- Hodnocení ekonomiky a návratnosti investice
- Zohlednění střídače fotovoltaiky a bateriového úložiště FVE
Tip: Při návrhu projektu fotovoltaické elektrárny pro rodinný dům je nutné pečlivě zvážit zastínění panelů a správně navrhnout elektroprojekt FVE, aby nedocházelo ke ztrátám výkonu.
Co musí obsahovat elektroprojekt pro fotovoltaickou elektrárnu?
Elektroprojekt fotovoltaické elektrárny představuje podrobnou technickou dokumentaci, která musí obsahovat přesné jednopolové schéma zapojení všech komponent systému včetně panelů, střídače, kabeláže a ochranných prvků. Správný elektroprojekt zahrnuje detailní výpočet dimenzí střídače fotovoltaiky podle maximálního výkonu panelů, správný výběr průřezů kabelů s ohledem na délku vedení a proudové zatížení, a návrh odpojovačů a proudových chráničů typu A a B, které jsou nezbytné pro ochranu proti přepětí, zkratu a obloukovým zkratům (AFCI). Schéma musí jednoznačně znázorňovat zapojení DC a AC okruhů, včetně propojení s distribuční sítí a případného bateriového úložiště.
Bezpečnostní prvky elektroprojektu jsou klíčové pro ochranu zařízení i osob. Povinné jsou odpojovače pro rychlé přerušení napájení v nouzových situacích a proudové chrániče s citlivostí do 30 mA, které zabraňují úrazům elektrickým proudem a požárům. Dimenzování střídače musí odpovídat jmenovitému výkonu panelů s rezervou 5-10 % pro pokrytí špičkových hodnot a zajištění dlouhodobé spolehlivosti. Při návrhu je nutné počítat s vlivem zastínění solárních panelů, které může snížit výkon až o 20 %, a proto je vhodné zahrnout optimalizátory výkonu nebo zónové oddělení panelů v projektu.
| Prvek elektroprojektu | Funkce | Poznámka |
|---|---|---|
| Jednopolové schéma zapojení | Detailní znázornění elektrických spojení všech komponent | Základní dokument pro montáž, revizi a údržbu |
| Střídač fotovoltaiky | Převod stejnosměrného proudu (DC) na střídavý (AC) | Dimenzování podle maximálního výkonu panelů s 5-10 % rezervou |
| Kabeláž (měď, průřezy dle délky a zatížení) | Přenos elektrické energie s minimálními ztrátami | Použití kabelů odolných proti UV záření, správné průřezy |
| Odpojovače DC a AC | Nouzové přerušení napájení | Povinné pro bezpečný provoz a servis |
| Proudové chrániče typu A a B (včetně AFCI) | Ochrana proti úrazu a obloukovým zkratům | Citlivost do 30 mA, povinné dle platných norem |
| Optimalizátory výkonu / zónové oddělení panelů | Kompenzace vlivu zastínění a zvýšení efektivity | Doporučeno při častém zastínění nebo komplikovaném uspořádání |
| Bateriové úložiště (volitelné) | Akumulace přebytečné energie pro pozdější využití | Zařazení do projektu při ekonomické smysluplnosti a plánování |
Odborná rada: Při návrhu elektroprojektu se vyvarujte časté chyby, kdy je střídač poddimenzován vůči maximálnímu výkonu panelů, což vede ke ztrátám energie a zkrácení životnosti zařízení. Naopak předimenzování zbytečně navyšuje náklady a složitost instalace.
Tip: Elektroprojekt je vhodný zejména pro majitele rodinných domů a menších komerčních objektů, kde je potřeba přesně sladit výkon FVE s reálnou spotřebou a bezpečnostními požadavky. Pro rozsáhlé solární farmy s desítkami kilowattů a více je nutné počítat s komplexnějšími řešeními trafostanic a připojení k distribuční síti, které vyžadují specializovaný projekt.
Výběr a konfigurace solárních panelů a střídače
Výběr a konfigurace solárních panelů a střídače představuje klíčový krok v návrhu projektu fotovoltaické elektrárny. Správná kombinace typů panelů, jejich orientace a volba střídače výrazně ovlivní výkon i životnost celého systému.
Typy solárních panelů a jejich účinnost
Solární panely se dělí především na monokrystalické a polykrystalické. Účinnost těchto panelů se pohybuje mezi 15 a 22 %. Monokrystalické panely mají vyšší účinnost a lepší výkon za nízkého osvětlení, což je vhodné pro omezené plochy, ale jejich cena je vyšší. Polykrystalické panely jsou levnější a mají nižší účinnost, což se odrazí na celkovém výkonu fotovoltaické elektrárny. Výběr panelů ovlivňuje nejen výkon, ale i náklady a rozměry instalace.
| Typ panelu | Účinnost (%) | Cena (relativní) | Životnost (let) |
|---|---|---|---|
| Monokrystalické | 18-22 | Vyšší | 25-30 |
| Polykrystalické | 15-18 | Nižší | 20-25 |
| Tenkovrstvé | 10-12 | Nejnižší | 15-20 |
Optimální orientace a sklon panelů
Optimální sklon panelů pro české podmínky je přibližně 40°, což zajišťuje maximální produkci energie v průběhu celého roku. Směr orientace by měl být co nejvíce na jih, protože orientace výrazně ovlivňuje výkon FVE – nesprávné natočení může snížit výrobu elektřiny až o 20-30 %. Při návrhu projektu fotovoltaické elektrárny je proto nutné zohlednit nejen geografickou polohu, ale i možné zastínění solárních panelů od okolních objektů nebo stromů.
Volba a konfigurace střídače
Střídač fotovoltaiky musí být přesně dimenzován na výkon panelů, aby převáděl stejnosměrný proud na střídavý s co nejvyšší efektivitou. Vybraný střídač by měl mít ochranné funkce proti přepětí, přehřátí a zpětným proudům, což prodlužuje jeho životnost, obvykle 10-15 let. Nesprávná konfigurace střídače vede k nižšímu výkonu a rychlejšímu opotřebení zařízení. Při tvorbě elektroprojektu FVE je proto klíčové správně nastavit parametry a zvolit vhodný typ střídače podle velikosti a typu instalace.
Tip: Jak optimalizovat konfiguraci solárních panelů v projektu FVE zahrnuje správné propojení panelů do stringů a volbu střídače s odpovídajícími vstupy, aby se minimalizovaly ztráty a maximalizoval výkon.
Integrace bateriových úložišť a ekonomika návratnosti
Integrace bateriových úložišť do projektu fotovoltaické elektrárny výrazně zvyšuje podíl vlastní spotřeby vyrobené elektřiny a tím i ekonomiku návratnosti celého systému. Bateriové úložiště FVE funguje jako rezerva, která uchovává přebytečnou energii z návrhu solárních panelů pro pozdější využití, zejména ve večerních hodinách, kdy solární výroba klesá. Při správném elektroprojektu FVE je nutné zvážit kompatibilitu střídače fotovoltaiky s vybraným typem baterie a minimalizovat vliv zastínění solárních panelů, které může snížit efektivitu nabíjení.
Typy bateriových úložišť používaných v projektech FVE
- Olověné baterie – levnější varianta s omezenou životností kolem 5 let
- Lithium-iontové baterie – vyšší pořizovací náklady, životnost až 15 let, vyšší účinnost
- Průmyslové vanadové redox baterie – vhodné pro větší instalace, dlouhá životnost a rychlé nabíjení
Ekonomika návratnosti fotovoltaické elektrárny s baterií závisí na výši vlastní spotřeby a dostupnosti dotačních programů pro bateriová úložiště. Při návrhu je nutné přesně spočítat, jak baterie ovlivní celkové investiční náklady a provozní úspory. Chyby, kterých se vyvarovat při návrhu fotovoltaické elektrárny, zahrnují poddimenzování baterie nebo neadekvátní integraci do stávajícího elektroprojektu FVE, což může vést k nižší efektivitě a prodloužení návratnosti investice.
Minimalizace zastínění a vliv klimatických podmínek na výkon
Při návrhu projektu fotovoltaické elektrárny je nezbytné minimalizovat zastínění solárních panelů, protože již 10 % zastínění může snížit výkon FVE až o 30 %. Optimální je umístit panely na plochu s přímým slunečním svitem minimálně 5 hodin denně. Pro kompenzaci částečného zastínění se doporučuje použití optimalizérů výkonu nebo střídačů s funkcí sledování výkonu jednotlivých panelů (MLPE – Module Level Power Electronics), které umožňují udržet vyšší celkový výkon systému i při nerovnoměrném osvětlení.
Klimatické podmínky výrazně ovlivňují efektivitu i životnost panelů. Teplota nad 25 °C snižuje elektrickou účinnost monokrystalických panelů přibližně o 0,4 % na každý stupeň navíc, což znamená, že při 40 °C může výkon klesnout až o 6 %. Proto je nezbytné zajistit dostatečné větrání pod panely a volit konstrukce s minimálním kontaktem panelů s podkladem pro lepší chlazení. Sníh pokrývající panely blokuje sluneční záření a může snížit výrobu elektřiny až o 100 % během zasněžených dnů. Pravidelné odstraňování sněhu, zejména v zimních měsících, je proto klíčové pro udržení výkonu.
Prach a nečistoty na povrchu panelů snižují výrobu elektřiny v průměru o 5-15 %, v prašných oblastech i více. Doporučuje se plánovat pravidelné čištění panelů alespoň dvakrát ročně, případně častěji v závislosti na místních podmínkách. Použití samočisticích povrchů nebo instalace panelů pod mírným sklonem kolem 30-40° pomáhá snižovat usazování nečistot a zlepšuje samoočištění deštěm.
- Zkontrolujte umístění panelů pomocí stínových analýz (např. software PVsyst nebo Helioscope) pro minimalizaci zastínění od stromů, komínů a okolních budov
- Použijte optimalizéry výkonu nebo střídače s monitoringem výkonu jednotlivých panelů pro kompenzaci částečného zastínění a zvýšení celkové efektivity
- Plánujte pravidelnou údržbu panelů včetně čištění prachu a odstraňování sněhu, zejména po zimním období
- Zohledněte teplotní koeficient výkonu panelů v elektroprojektu FVE a navrhněte vhodnou konstrukci pro dostatečné chlazení modulů
Tip: Pro lepší pochopení vlivu zastínění a klimatických podmínek doporučuji využít vizualizace zastínění v návrhovém softwaru a vytvořit infografiku s doporučenými postupy údržby panelů, což usnadní komunikaci s investory i realizačním týmem.
Plánování financování a ekonomické aspekty projektu
Financování projektu fotovoltaické elektrárny zahrnuje obvykle zálohu ve výši 10-40 % z celkové ceny zařízení. Druhá splátka, pokrývající zhruba 50-70 % nákladů, následuje po potvrzení smlouvy o připojení k distribuční síti. Tato smlouva je klíčová, protože určuje technické podmínky a termíny připojení, které ovlivňují harmonogram montáže i elektroprojekt FVE. Dotační programy výrazně zkracují dobu návratnosti investice a snižují finanční zátěž, proto je vhodné je při plánování projektu zohlednit.
Níže uvedená tabulka ukazuje orientační rozdělení nákladů a splátek pro projekt fotovoltaické elektrárny s průměrnou cenou 300 000 Kč.
| Položka | Procento z ceny | Orientační částka (Kč) |
|---|---|---|
| Záloha | 10-40 % | 30 000-120 000 |
| Druhá splátka | 50-70 % | 150 000-210 000 |
| Ostatní náklady (montáž, smlouvy, projekt) | 10-20 % | 30 000-60 000 |
Tip: Při návrhu solárních panelů a konfiguraci střídače fotovoltaiky vždy zvažte možné zastínění solárních panelů, které může ovlivnit výkon a tím i ekonomiku celého projektu.
Montáž, testování a uvedení fotovoltaické elektrárny do provozu
Montáž, testování a uvedení fotovoltaické elektrárny do provozu představují závěrečnou fázi realizace, která rozhoduje o bezpečnosti, spolehlivosti a dlouhodobé efektivitě celého systému. V této části se zaměříme na konkrétní postupy instalace, revizí a nastavení monitoringu s důrazem na technické a bezpečnostní aspekty.
Příprava a plánování montáže
Před zahájením montáže je nutné vypracovat detailní harmonogram prací, který zahrnuje koordinaci s dodavateli, zajištění bezpečnosti staveniště a ochranu pracovníků. Zabezpečení staveniště zahrnuje oplocení, označení rizikových zón a kontrolu přístupu, aby se minimalizovalo riziko úrazů a krádeží. Plán montáže musí také respektovat omezení provozu na pozemku a v jeho okolí, aby nedocházelo k neplánovaným odstávkám či škodám na majetku.

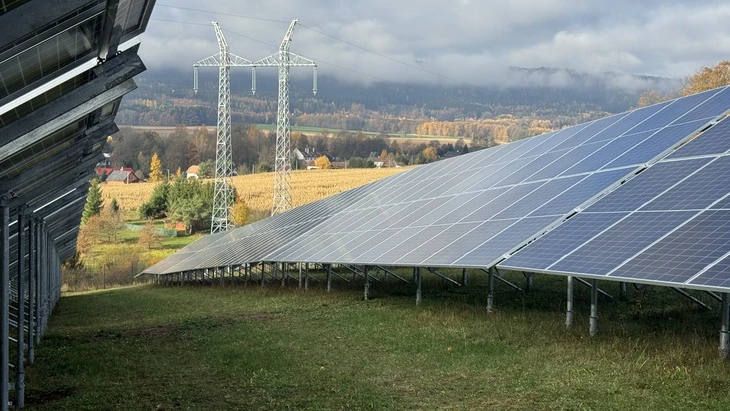

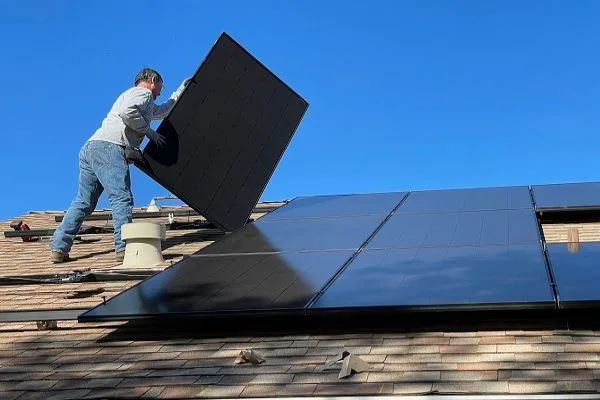

Samotná montáž a instalace zařízení
Montáž začíná instalací nosných konstrukcí z pozinkované oceli nebo hliníku, které musí být pevně ukotveny podle statických výpočtů a podmínek dané střechy či terénu. Na tyto konstrukce se upevňují solární panely s ohledem na optimální orientaci a sklon, obvykle kolem 35-40° směrem na jih, aby se minimalizovalo zastínění solárních panelů a maximalizovala výroba energie. Následuje instalace střídače fotovoltaiky, který musí být dimenzován podle výkonu systému, a elektroinstalace propojující panely, střídač, rozvaděče a případné bateriové úložiště FVE. Používají se kabely odolné UV záření a vhodné ochranné prvky, včetně odpojovačů a proudových chráničů proti obloukovým zkratům (AFCI).
Revize, testování a uvedení do provozu
Po dokončení montáže je povinná revize elektroinstalace a celého systému, která ověřuje správné zapojení, ochranu proti přepětí a splnění bezpečnostních norem. Testování zahrnuje kontrolu funkčnosti střídače, měření napětí a proudu, zkoušku ochranných prvků a simulaci provozních podmínek. Školení uživatelů se zaměřuje na obsluhu, bezpečnost a interpretaci dat z monitorovacího systému. Nastavení monitoringu výkonu umožňuje sledování výroby elektřiny v reálném čase, vyhodnocování přetoků do sítě a rychlou detekci poruch či poklesů výkonu.
Praktická rada: Fotografování jednotlivých fází montáže dokumentuje správné provedení a usnadňuje řešení případných reklamací či servisních zásahů.
- Montáž musí přesně odpovídat elektroprojektu FVE a návrhu solárních panelů včetně specifikace nosných konstrukcí
- Revize je zákonnou povinností a zaručuje bezpečný a spolehlivý provoz elektrárny
- Monitoring výkonu v reálném čase usnadňuje optimalizaci provozu a včasné odhalení technických problémů
Tímto způsobem přechází projekt fotovoltaické elektrárny od návrhu k plně funkčnímu a bezpečnému zdroji obnovitelné energie s ověřeným výkonem a dlouhodobou spolehlivostí.
Časté dotazy
Co musí obsahovat elektroprojekt fotovoltaické elektrárny?
Elektroprojekt musí obsahovat kompletní schéma zapojení panelů, střídače, ochrany jako proudový chránič a odpojovač, a musí být přesně dimenzován podle výkonu elektrárny.
Jaký software je vhodný pro návrh fotovoltaické elektrárny?
Pro návrh lze použít programy jako Solar-Planit, PVSyst nebo bezplatné online nástroje, které umožňují simulaci výroby a konfiguraci systému.
Kolik vyrobí 10kW fotovoltaická elektrárna za rok?
10kW FVE vyrobí přibližně 9 000 až 11 000 kWh ročně v závislosti na lokalitě, orientaci a sklonu panelů.
Jak sestavit schéma zapojení solárního panelu?
Schéma zapojení začíná propojením panelů do stringů, správným dimenzováním vodičů, připojením k střídači a instalací bezpečnostních prvků jako odpojovače.
Jaká je optimální orientace a sklon solárních panelů?
Optimální orientace je na jih se sklonem kolem 40°, což maximalizuje výrobu elektřiny v českých podmínkách.
Jaké jsou nejčastější chyby při návrhu fotovoltaické elektrárny?
Mezi chyby patří poddimenzování střídače, nedostatečné zohlednění zastínění a špatná orientace panelů, což snižuje výkon a ekonomickou návratnost.
Jaké jsou hlavní typy bateriových úložišť pro FVE?
Nejčastěji se používají lithium-iontové, olověné a hybridní baterie, které mají různou životnost a cenu.
Jak financovat projekt fotovoltaické elektrárny?
Financování zahrnuje zálohu 10-40 %, druhou splátku 50-70 % po připojení, a lze využít dotační programy pro snížení investičních nákladů.
Jaký vliv má zastínění na výkon fotovoltaické elektrárny?
Zastínění může snížit výkon až o desítky procent, proto je důležité minimalizovat stín od stromů, komínů a budov.
Jak probíhá montáž a uvedení fotovoltaické elektrárny do provozu?
Montáž zahrnuje instalaci panelů a elektroinstalace, po ní následuje revize, testování a nastavení monitoringu výroby a spotřeby.
Jaké jsou legislativní požadavky pro připojení fotovoltaické elektrárny k distribuční síti?
Legislativní požadavky zahrnují povinnost získat souhlas distributora, podat žádost o připojení a dodržet normy ČSN EN 50549, což je klíčové pro bezpečné a legální provozování FVE.
Jak zajistit dlouhodobý monitoring a servis fotovoltaické elektrárny?
Dlouhodobý monitoring se zajišťuje instalací online monitorovacích systémů, které sledují výkon každého panelu, a pravidelným servisem minimálně jednou ročně pro udržení optimálního výkonu.
